換熱器夾緊器使用說明：

一、換熱器液壓夾緊器的優勢

此裝置為我公司自行研制的板式換熱器拆裝器，它具有結構緊湊，體積小，重量輕，維修方便等特點。

二、換熱器液壓夾緊器組成部分

此裝置由三大部分組成：油箱、液壓油缸、電動泵。

三、換熱器液壓夾緊器工作原理簡介

1、電動泵提供動力源，組合閥在電動泵上，控制油缸伸出和縮回及調節系統壓力。

2、液壓油缸是液壓夾緊器的執行元件，一臺液壓夾緊器有四只油缸同時工作。將四只油缸分別裝在需要夾緊的換熱器上，扳動換向閥手柄在在相應的位置上，啟動電動泵開始工作，油缸伸出，夾緊換熱器，緊固換熱器螺絲；扳動換向閥手柄在相應的位置上，啟動電動泵開始工作，油缸縮回。如此反復，直至換熱器安裝完畢。停止工作時，換向閥手柄回中位。

四、主要技術參數

1、油缸行程：60mm

2、單缸噸位：40噸

3、油缸數量：4個

4、油管長度：5m

5、螺旋桿直徑：?43

手動夾緊器

電動夾緊器

夾緊器基本參數：

此裝置為我公司自行研制板式換熱器拆裝器，它具有結構緊湊，體積小，重量輕，維修方便等特點。

此裝置由三大部分組成：油箱、液壓油缸、手動泵。

一：手動泵提供動力源，組合閥在手動泵上，控制油缸伸出和縮回及系統壓力。

二：液壓油缸是液壓夾緊器掃執行元件，一臺液壓夾緊器有四只油缸同時工作。將四只油缸分別裝在需要夾緊的換熱器上，扳動換向閥手柄在相應的位置上，啟動手動泵開始工作，油缸伸出，夾緊換熱器，緊固換熱器螺絲；扳動換向閥手柄在相應白位置上，啟動手動泵開始工作，油缸縮回。如此反復，直至換熱器安裝完畢。停止工作后，換向閥手柄回中位。

使用方法：

按板式換熱器組裝要求，將各部件組裝就位，并用手將拉桿螺母擰緊，且調整到各點壓緊尺寸基本一致。

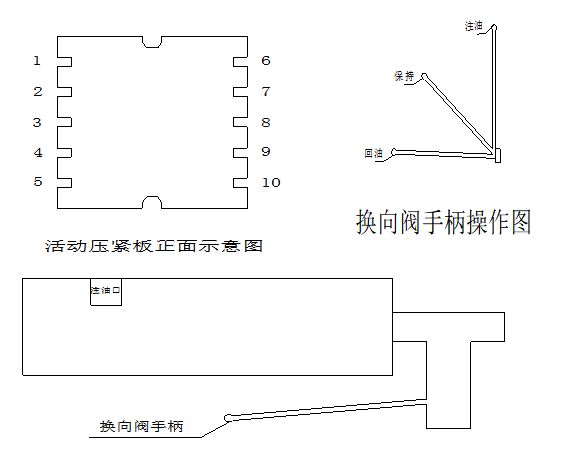

將液壓缸套于第2、4、7、9拉桿上（見活動壓緊板正面示意圖，若用戶換熱器與圖不符，則選擇四個或兩個對稱位置的拉桿即可），并旋入專用螺母，將液壓缸活塞壓到底，檢查各液壓缸支腳確實完全支于活動壓緊板上后，開始夾緊。

安全事項：

把緊時所有人員應位于換熱器側向操作，不可使拉桿正好對準任何人員。

液壓缸工作時不得進行擰螺絲等 操作，以免夾傷。

在把緊過和中所有拉桿均應就位，并及時跟進，不得只把緊帶有液壓缸的拉桿。

把緊時應確保各拉位置正確、液壓缸支腳全部支于活動壓緊板上，不得出現支空現象。

使用最高壓力不得超過設計壓力。

不得在液壓扳手未拆下的情況下進行打壓試驗，不得在打壓后未卸壓的情況下進行拆卸工作。

液壓缸不可在未帶負載情況下打壓。操作時必須注意不可超行程使用。

維護保養：

液壓軟管不得打小彎，特別在工作時。

液壓缸不得隨意亂扔，以免碰松支腳，碰傷缸筒。

應避免砂塵、鐵屑等異物落入缸內拉傷液壓缸。

打壓時應移開液壓扳手，以免使水進入電器部分或使缸壁生銹。

應定期檢查油箱內油量，以油缸充滿后箱內油量一半為宜。

不用時應將液壓缸打滿（不可打壓），以保護油缸不被損壞及異物進入。
